Guide pour le choix d'un kit CO2

Ce guide a pour but de vous présenter les différents kits CO2 ainsi que le matériel.


L'utilisation d'un kit CO2 a 2 fonctions dans nos bacs, venir complémenter la fertilisation des bacs plantés et/ou baisser le pH.


Il existe plusieurs types de kits:

- kits par fermentation
- kits sous pression à bouteille jetable
- kits sous pression à bouteille rechargeable


Plusieurs questions reviennent souvent, à savoir:

- la durée de vie d'une bouteille:
Nous ne pouvons répondre quant à la durée de vie, trop de paramètres entrent en compte (volume du bac, nombre de bulles/minute, Kh etc...)

- le nombre de bulles à injecter par minute:
Chaque bac étant différent, il n'est pas possible de le déterminer. Néanmoins, nous conseillons de commencer par une faible quantité

- quel kit pour quel volume de bac:
Tous les kits sont plus ou moins adaptés pour tous les bacs.
Evidemment, plus le volume du bac sera important, plus vous devrez injecter.
Petite astuce: des distributeurs comme France boissons proposent en location, des bouteilles de 5 ou 10 kilos.

 kit par fermentation




Ce kit par fermentation n'est pas conseillé pour baisser le pH.
La production de CO2 n'étant pas constante, ni réglable, les variations de pH seront trop importantes.
En revanche, il est utile pour aider à la pousse des plantes.

kit sous pression à bouteille jetable




Ces kits peuvent être utilisés aussi bien pour compléter la fertilisation d'un bac planté que pour baisser le pH.

L'injection du CO2 est constante et réglable.

Notez également, que les détendeurs pour bouteilles à usage unique ne sont pas compatibles avec les bouteilles jetables des autres marques.
Par exemple, vous ne pourrez pas utiliser un détendeur de marque JBL avec une bouteille Dennerle.

 kit sous pression à bouteille rechargeable



Ces kits peuvent être utilisés aussi bien pour compléter la fertilisation d'un bac planté que pour baisser le pH.

L'injection du CO2 est constante et réglable.

Le matériel composant un système d'injection de CO2 sous pression


 Le détendeur

Son rôle consiste à réguler la pression en sortie de bouteille ainsi que l'injection de CO2.
Il existe différents détendeurs.


 Sans manomètre:




 Avec un manomètre, indiquant la pression de la bouteille



 Avec deux manomètres, indiquant la pression de la bouteille et la pression de travail




 Les bouteilles

Bouteille rechargeable, ici une bouteille de 500 grammes, mais il en existe en 2 kg



Bouteille à usage unique dont la capacité varie de 20 à 750 grammes.

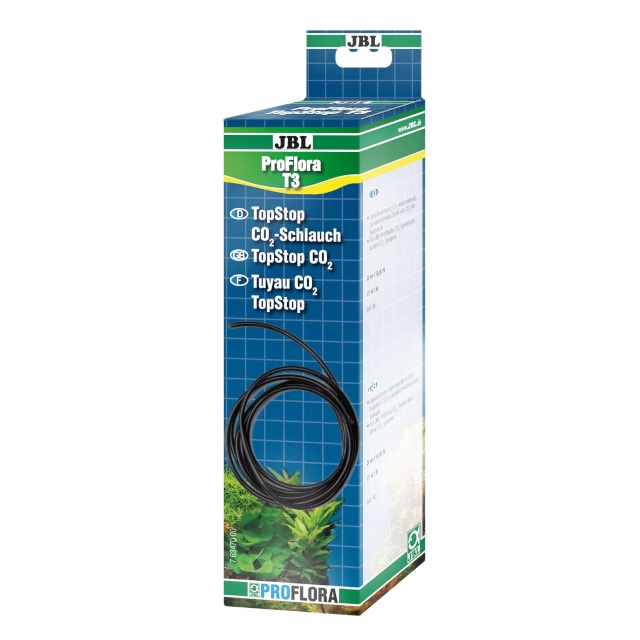

 Le tuyau



Il doit être imperméable. Son rôle est de relier le détendeur au diffuseur.
Il existe en 3 coloris principalement :
Vert chez Dennerle
Noir chez JBL
Transparent sans marque



 La valve anti-retour



Son rôle est d'empêcher l'eau du bac de remonter jusqu'au détendeur. On la place à l'extérieur du bac, au plus proche du diffuseur.
Plusieurs modèles existent, en plastique, verre, métal.

 Le compteur de bulles



 Le diffuseur



Comme son nom l'indique, son rôle est de diffuser le CO2 dans le bac.
On en trouve une multitude, de différentes matières, tailles, formes.

Ici en plastique. Les bulles sortent dans le bas puis remontent à l'intérieur. Tout en remontant, ces bulles réduisent au fur et à mesure que le CO2 se diffuse dans l'eau.
Il sera placé dans une zone de courant.
Ces diffuseurs conviennent pour tous les types de bouteilles.

Ci dessous en verre et céramique. Le CO2, par pression, passe au travers d'une pastille en céramique. Il en résulte de très fines bulles.
Il sera placé au plus proche du sol et dans une zone de courant, afin que les bulles restent le plus longtemps possible dans le bac pour une meilleure diffusion.
Non adaptés pour les systèmes à fermentation. La pression n'est pas assez importante.



 Jusqu'ici, vous avez tout le nécessaire pour avoir un système de diffusion de CO2.
Voici comment installer, en image, votre kit pressurisé avec électrovanne:




1- Bouteille jetable pressurisée
2- Détendeur
3- Électrovanne
4- Compte bulles 5- Valve anti-retour
6- Diffuseur
7- Programmateur journalier

 Le réacteur externe



Celui-ci remplace le diffuseur interne.
Il s'agit d'un tube, contenant des bio-balles, qui est hermétiquement fermé.
Il nécessite un filtre externe et sera connecté sur le tuyau de rejet.
Le CO2 est injecté à l'intérieur et se dissout en traversant les bio-balles grâce au courant.

 L'atomizer



Le principe est que le CO2 traverse, par pression, un tube en céramique dont les pores sont plus fins que ceux d'un diffuseur ayant une pastille de céramique.
Il nécessite un filtre externe et sera placé sur le tuyau de rejet.
Non adaptés pour les systèmes à fermentation. La pression n'est pas assez importante.

 Montage avec réacteur externe




1- Bouteille jetable pressurisée
2- Détendeur
3- Électrovanne
4- Compte bulles 5- Valve anti-retour
6- Réacteur externe
7- Filtre externe

A cela, peuvent s'ajouter des accessoires:

 L’électrovanne



Son rôle est de couper l'injection de CO2 la nuit.
Celle-ci ce placera entre le détendeur et le compteur de bulles.
Elle devra être reliée électriquement sur un programmateur journalier.

 Le PH mètre



Il en existe différentes marques, mais tous ont le même principe, mesurer le pH par le biais d'une sonde.
Cette sonde, placée dans le bac, est reliée au boitier et vous donne la valeur relevée.

Certains pH mètres sont également des contrôleurs (le terme pH mètre n'est plus exacte dans ce cas, car un pH mètre ne sert qu'à mesurer le pH).
Ils pilotent une électrovanne qui est interne ou externe au boitier.
Le principe de fonctionnement est le suivant:
vous programmerez votre boitier en lui indiquant les valeurs basses et hautes à ne pas dépasser. En fonction des ces valeurs et celle relevée dans le bac, le boitier ouvrira ou fermera l'électrovanne.
Par exemple:
Vous définissez la valeur basse à pH 6,7 et valeur haute à 7. Si la valeur de votre bac atteint 7,1 alors l'électrovanne s'ouvrira et le CO2 sera diffusé jusqu'à ce que la valeur redescende à 6,7.

 Ici, un montage avec un contrôleur de PH:



1- Bouteille rechargeable
2- Détendeur
3- Controleur de PH avec électrovanne intégrée 4- Compte bulles
5- Valve anti-retour
6- Diffuseur
7- Sonde PH

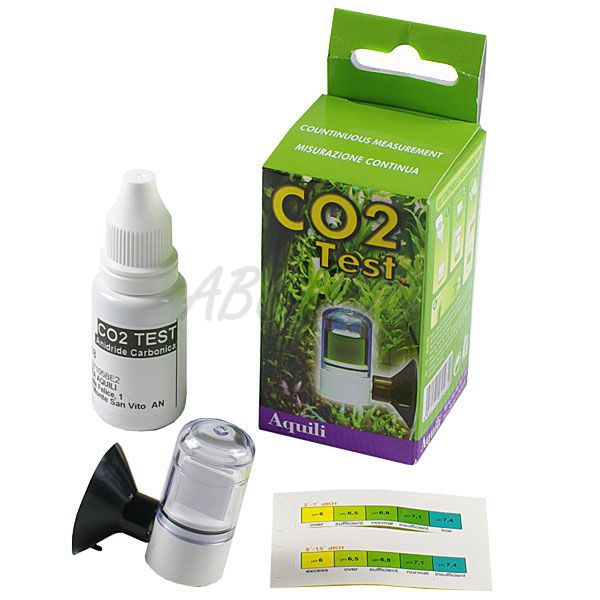

 Le testeur permanent



Il s'agit d'un réservoir contenant un réactif qui est placé à l'intérieur du bac.
Ce réactif vire du jaune au bleu en fonction du pH. Grâce à une échelle de couleur, il est possible de le déterminer.
Il en existe également une multitude, en plastique, verre, rond, carré etc...

 Le test en goutte



Celui-ci fonctionne comme tous les autres tests, par ajout de 2 réactifs

Il es vendu aussi des mallettes regroupant principalement les differents test comme le ph,gh,kh,no2,no3,fer,co2...
